دستگاه سختی گیر رزینی معمول ترین روش جهت حذف سختی ناشی از کلیسم و منیزیم محلول در آب می باشد. اگر سختی موجود در آب بیش تر از 6 الی 7 گرین (grain) در گالن یا تقریبا tds=100ppm باشد در مواردی که رسوب گزاری موجب اخلال در سیستم میشود دستگاه سختی گیر نیاز می شود.
برای آشنایی با دستگاه سختی گیر ابتدا بایستی مفهوم سختی آب و سختی کل(TDS) را بیان نمود. می توان گفت سختی کل به دو قسمت سختی موقت و سختی دائم (سختی پایدار و ناپایدار) تقسیم می شود. به طور کلی سختی به وسیله مجموع نمک های کلسیم و منیزیم در آب بیان می شود اگرچه ممکن است شامل آلومینیوم، آهن، منگنز، روی، سولفات و … نیز باشد .
سختی ناپایدار ( موقت) یا سختی کربناتی(Temporary) :
که ناشی از وجود کربنات ها و بی کربنات های کلسیم و یا منیزیم در آب است و بر حسب ppm بیان میشود و اصلاحا سختی آب نامیده میشود. (بر مبنای CaCO3)
سختی پایدار (دائم)یا سختی غیر کربناتی (Permanent):
باقی مانده سختی به علت وجود ترکیبات دیگری از کلسیم و یا منیزیم در آب مانند کلریدها، نیترات ها ، فسفات ها و یا سیلیکاتهای کلسیم و منیزیم، به وجود می آید که کربن در آن دخالت ندارد و با یکای ppm بیان میشود. (بر مبنای CaCO3)
قیمت سختی گیر رزینی
قیمت سختی گیر رزینی به پارامترهای مختلفی بستگی دارد که هر یک به نوبه خود بر هزینه نهایی دستگاه تاثیرگذار هستند. در ادامه به بررسی مهمترین این عوامل میپردازیم:
- دبی آب
- سختی آب
- سیکل احیا
- نوع رزین
- ابعاد و اندازه
برای خرید سختی گیر رزینی و دریافت مشاوره قیمت می توانید با کارشناسان سپاهان پالایش تماس بگیرید.
[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_cta h2=”مقاله پیشنهای در مورد آب شیرین کن” txt_align=”right” style=”flat” color=”orange”]
کاربرد دستگاه آب شیرین کن صنعتی در تصفیه آبهای شور
[/vc_cta][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
روشهای حذف سختی دائم و موقت آب
از روش های حذف سختی دائم و موقت آب می توان به پنج روش اشاره کرد.
-
زیر آب زنی
-
فیلتر پلی فسفات
-
روش مغناطیسی
-
روش تعویض یونی (رزین)
-
روش اسمز معکوس RO

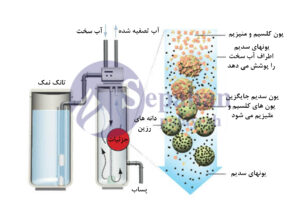

در اینجا هدف سختی گیر رزینی بوده و از نوع مکانیکی که یکی از رایج ترین و کاربردی ترین انواع سختی گیر آب در صنعت است . سختی گیرهای تبادل یونی(رزینی)، یونهای منفی و مثبت در آب سخت (کلسیم و منیزیم و..) را جذب و به جای آن یونهای مثبت سدیم و کلر منفی را جایگزین می کنند.
[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_cta h2=”مقاله پیشنهای در مورد دستگاه سختی گیر آب” txt_align=”right” style=”flat” color=”orange”]
تفاوتهای آب شیرین کن صنعتی و سختی گیر آب را بیشتر بشناسیم
[/vc_cta][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
رزین های تبادل یونی به چند مدل در بازار موجود می باشد که رایج ترین آنها رزین های آنیون و کاتیون است رزین آنیون (یون H)دارای بار مثب بوده و یونهای منفی را جذب میکند و رزین کاتیون (یون OH-)دارای بار منفی بوده و یونهای مثبت را جذب میکند یه دلیل اینکه عاملیت رسوبگذاری در سیستم های صنعتی یونهای کلسیم و منیزیم(Mg++,Ca++) بوده پس عمدتا از رزین کاتیونی در صنعت استفاده می شود و نکته حازم اهمیت این است که رزین کاتیون بعد از اشباع شدن به کمک آب نمک احیا می گردد.
سختی گیر رزینی :
سختی گیر نیمه اتوماتیک – سختی گیر تمام اتوماتیک
سختی گیر نیمه اتوماتیک یا دستی برای همه موارد به جز شروع عملیات احیا، دارای کنترل خودکار هستند و صرفا برای امور بهره برداری ، بک واش و احیای رزین نیاز به آموزش و اپراتور دارد.

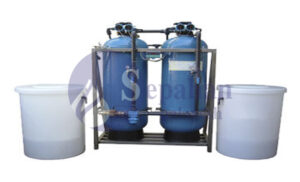

سختی گیر تمام اتوماتیک رزینی : در این دستگاه کلیه مراحل مربوط به عملیات بکواش احیا رزین با آب نمک به صورت کاملا خودکار انجام میشود و صرفا اپراتور باید مرتب محلول آب نمک را چک کند.
برای انتخاب دستگاه سختی گیر مناسب میتوانید با کارشناسان شرکت سپاهان پالایش مشورت کنید:
اجزای سختی گیر رزینی
اجزای یک سختی گیر رزینی شامل موارد زیر است:
-
شیر تخلیه هوا
-
فشارسنج
-
ورود آب از دستگاه
-
خروج آب از دستگاه
-
شیرچندراهه
-
شیر آب نمک
-
رزین
-
آب بخش کن
-
صفحه آب بخش کن
-
لوله شست و شوی معکوس
-
شیر تخلیه آب
-
پایه ها
-
آب نمک
-
مخزن نمک
-
دریچه بازدید
انواع شیر چند سختی گیر
شیر نیمه اتوماتیک و شیر اتوماتیک

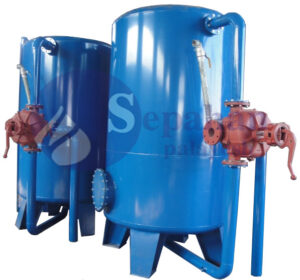

شیر چند راهه نیمه اتوماتیک (Solo Valve): به شیرهای چند حالته معروف اند و برای مخازن فلزی مورد استفاده قرار می گیرد، این شیر دارای شش محل اتصال بوده که به ترتیب:
INLET در مرکز لوله اب ورودی ، OUT لوله آب خروجی، BRAINE لوله آب نمک، TOP به قسمت بالا و BOTTOM به قسمت پایین سختی گیر متصل می شود و DRAIN نیز لوله تخلیه می باشد. این شیر دارای اهرمی است که می تواند بر روی یکی از حالت های سرویس (Run) ، شست و شوی معکوس (Back Wash) و احیا (Regeneration) قرار بگیرد.
شیر سختی گیر اتوماتیک
این شیرها دارای 5 حالت عملکرد بوده و علاوه بر سه حالت سرویس، شست و شوی معکوس و احیا میتوان حالت پرکن مخزن نمک و سیکل شست وشوی کند و سریع را نیز انجام دهد.
طراحی و محاسبه ظرفیت سختی گیر رزینی
در ادامه مقاله سختی گیر رزینی در مورد طراحی و محاسبه ظرفیت سختی گیر رزینی صحبت می کنیم. برای محاسبه ظرفیت سختی گیر رزینی بایستی میزان سختی آب بر حسب mg/lit و ظرفیت آبدهی خروجی بر حسب lit/hr و در آخر زمان بین دو احیا بر حسب ساعت(hr) را دانست و با داشتن این سه مورد باید در فرمول زیر جایگذاری کرد.
| حجم مخزن نمک لیتر |
سایز لوله اینچ |
مقدار رزین لیتر |
ارتفاع مخزن متر |
قطر مخزن متر |
ظرفیت (گرین) |
| 100 | 1 | 25 | 1.2 | 0.3 | 30.000 |
| 100 | 1 | 50 | 1.5 | 0.3 | 60.000 |
| 200 | 1 | 100 | 1.5 | 0.4 | 120.000 |
| 200 | 1 | 125 | 1.5 | 0.5 | 150.000 |
| 200 | 1 1.2 | 200 | 1.5 | 0.6 | 200.000 |
| 300 | 1 1.2 | 225 | 1.5 | 0.6 | 250.000 |
| 300 | 1 1.2 | 275 | 1.5 | 0.7 | 300.000 |
| 500 | 1 1.2 | 325 | 1.5 | 0.7 | 350.000 |
| 500 | 1 1.2 | 400 | 1.5 | 0.8 | 450.000 |
| 500 | 2 | 475 | 1.8 | 0.8 | 500.000 |
| 500 | 2 1.2 | 550 | 1.8 | 0.9 | 600.000 |
| 1000 | 2 1.2 | 700 | 2 | 1 | 720.000 |
| 1000 | 2 1.2 | 775 | 2 | 1.1 | 800.000 |
| 1000 | 2 1.2 | 825 | 2.2 | 1.1 | 900.000 |
| 1000 | 2 1.2 | 950 | 2.2 | 1.2 | 1.000.000 |
| 1000 | 3 | 1250 | 2.3 | 1.3 | 1.200.000 |
| 1000 | 3 | 1500 | 2.5 | 1.3 | 1.500.000 |
| 1000 | 3 | 2100 | 2.5 | 1.4 | 2.000.000 |
| 1000 | 4 | 2.5 | 1.5 | 1.5 | 2.500.000 |
| 1000 | 4 | 2800 | 2.5 | 1.8 | 3.000.000 |
معایب سختی بالای آب
-
تشکیل رسوب در جداره مبدلهای آب گرم
-
افزایش افت فشار در لوله ها و سردوش
-
افزایش خوردگی در لوله ها و مسیر انتقال
-
خرابی پمپ و شیرآلات
-
افزایش هزینه تعمیرات و نگهداری
-
کاهش ضریب انتقال حرارت کلی با رشد مواد عایق
-
تشکیل رسوب در جداره مبدلهای آب گرم
در صورت داشتن هر گونه سوال در این زمنیه میتوانید با ما در ارتباط باشید:
